Praxishandbuch Zylinderköpfe

Produktbeschreibung

Wenn es um Leistungssteigerung bei Viertakttriebwerken geht, richtet sich der Blick zuerst auf den bzw. die Zylinderköpfe. Hier wird das von Vergaser oder Einspritzung gelieferte Gemisch in pure Pferdestärken umgesetzt. Im Verständnis um die Funktionszusammenhänge der einzelnen Bauelemente des Zylinderkopfs liegt der Schlüssel für hohe Leistung, Zuverlässigkeit und Wirtschaftlichkeit eines jeden Viertaktmotors, sowohl im Starßenbetrieb wie für den Einsatz im Motorsport. Dieser neueste Band der Praxishandbuch-Reihe beschreibt in Ausführlichkeit und mit Hilfe zahlreicher Bilder und Illustrationen zunächst die theoretischen Grundlagender Zylinderkopftechnik und erläutert dann mögliche Schritte zur Leistungssteigerung. Hierbei werden sämtliche Baugruppen gesondert betrachtet - beginnend beim Einlass bzw. der Gemsichbildung, über Zündung, Nockenwelle samt Ventiltrieb bis hin zum Auslass bzw. der Auspuffanlage. Leicht verständlich geschrieben und sorgfältig zusammengestellt bietet dieses Buch dem technisch interssierten Leser alles, was er wissen muss, um mit Erfolg Arbeiten am Zylinderkopf durchführen zu können.

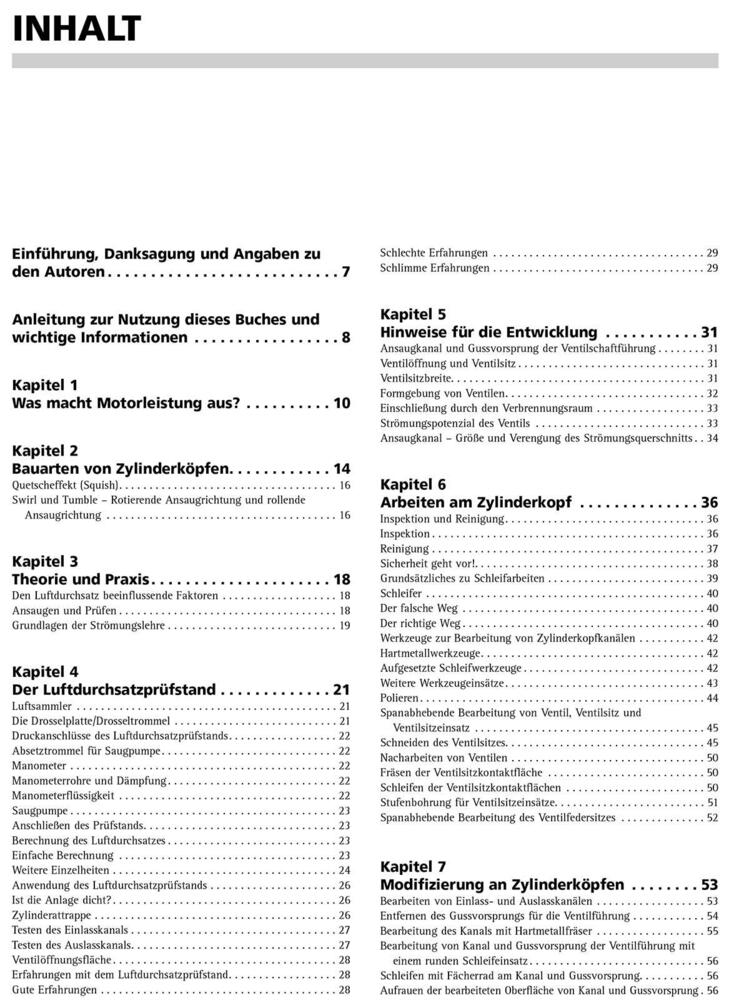

Inhaltsverzeichnis
